Devreniz için doğru kapasitör değerini seçmek gerçek bir kafa çizicisi gibi görünebilir. Ama endişelenme, bir süredir elektrikli parçalar tedarik oyununda bulundum ve sizin için parçalamak için buradayım.
Öncelikle, kapasitörlerin gerçekte ne yaptığından bahsedelim. Kapasitörler elektrik enerjisini depolar ve serbest bırakır. Devrenizdeki küçük şarj edilebilir piller gibidirler ve bir sürü önemli rol oynarlar. İstenmeyen elektrik gürültüsünü filtreleyebilir, voltaj dalgalanmalarını düzleştirebilir ve hatta zamanlama devrelerine yardımcı olabilirler.
Bir kapasitörün değeri Farad'larda (F) ölçülür, ancak çoğu gerçek dünya devrelerinde, mikrofaradlar (μf), nanofaradlar (nf) ve picofarads (pf) gibi çok daha küçük birimlerle ilgileniriz. Peki hangi değere ihtiyacınız olduğunu nasıl anlıyorsunuz?
Devrinizin gereksinimlerini anlamak
İlk adım, devrenizin ne yapması gerektiğini gerçekten anlamaktır. Farklı uygulamalar farklı kapasitör değerleri gerektirir.
Güç kaynağı filtreleme
Bir güç kaynağı devresi üzerinde çalışıyorsanız, kapasitörün ana işlerinden biri dalgalanma voltajını filtrelemektir. Dalgalanma, bir DC güç kaynağındaki bir doğrultucudan gizlice giren biraz AC voltajıdır. Bunun için nispeten büyük bir değere sahip bir kapasitör istiyorsunuz. Örneğin, küçük bir elektronik cihaz için basit bir doğrusal güç kaynağında, 100μF ila 1000μF aralığında bir kapasitör kullanabilirsiniz. Bu daha büyük değer kapasitörleri, voltaj varyasyonlarını düzeltmek için yeterli yükü depolayabilir ve size daha kararlı bir DC çıkışı sağlar.
Diyelim ki küçük bir ses amplifikatörü için bir güç kaynağı oluşturuyorsunuz. Amplifikatörün mevcut taleplerini yerine getirebilen ve voltajı sabit tutabilen bir kapasitör istersiniz. 470μF kapasitör burada iyi bir seçim olabilir. Bu küçük voltaj sivri uçlarını ve düşüşlerini emer, böylece amplifikatörünüz temiz bir güç kaynağı alır.
Zamanlama devreleri
Zamanlama devrelerinde, osilatörlerde veya nabız üreten devrelerde bulunanlar gibi, kapasitör değeri zaman sabitini ayarlamak için çok önemlidir. Bir RC (direnç - kapasitör) devresinin zaman sabiti (τ) τ = r × C formülü ile verilir, burada r dirençtir ve C kapasitansdır. Uygun dirençle birlikte doğru kapasitör değerini seçerek, kapasitör yüklerini ve deşarjlarını ne kadar hızlı kontrol edebilir ve bu da devrenin frekansını veya zamanlamasını belirler.
Örneğin, kare bir dalga oluşturmak için kullanılan basit bir 555 zamanlayıcı devresinde, kapasitör değeri çıkış sinyalinin frekansını doğrudan etkileyecektir. Daha düşük bir frekans sinyali istiyorsanız, daha büyük bir kapasitör değeri kullanırsınız. Diyelim ki 1Hz civarında bir frekans istiyor. 10μf'lik bir kapasitör seçebilir ve istenen zaman sabitini elde etmek için uygun bir dirençle eşleştirebilirsiniz.
Kuplaj ve ayrıştırma
Kapasitörler ayrıca amplifikatör ve diğer sinyal işleme devrelerinde birleştirilmesi ve ayrılması için kullanılır. Birleştirme kapasitörleri, DC bileşenini bloke ederken, devrenin bir aşamasından diğerine bir AC sinyalini geçmek için kullanılır. Bunun için, sinyalin frekans aralığına bağlı olarak tipik olarak 0.1μF ila 10μF aralığında bir kapasitör kullanırsınız.
Öte yandan, ayrıştırma kapasitörleri, entegre bir devre (IC) gibi bir bileşene yerel bir şarj rezervuarı sağlamak için kullanılır. Güç kaynağı hatları aracılığıyla getirilebilecek gürültü ve paraziti azaltmaya yardımcı olurlar. Bir ayrıştırma kapasitörü için ortak bir değer 0.1μF'dir. Voltajı IC'nin güç pimlerinde sabit tutmak için gerektiğinde yükü hızlı bir şekilde sağlayabilir veya emebilir.
Voltaj derecesini göz önünde bulundurarak
İhtiyacınız olan kapasitans değeri hakkında bir fikriniz olduğunda, kapasitörün voltaj derecesini de düşünmeniz gerekir. Voltaj derecesi, kapasitörün güvenli bir şekilde işleyebileceği maksimum voltajdır. Dereceden daha yüksek bir voltaj uygularsanız, kapasitör parçalanabilir ve başarısız olabilir, bu da devrenize zarar verebilir.
Devreniz için bir kapasitör seçerken, her zaman devrede olacak maksimum voltajdan daha yüksek bir voltaj derecesine sahip bir tane seçin. İyi bir kural, voltaj derecesine sahip bir kapasitör seçmektir ve beklenen maksimum voltajdan en az% 50 daha yüksektir. Örneğin, devrenizdeki maksimum voltaj 12V ise, en az 18V voltaj derecesine sahip bir kapasitör istersiniz.
Sıcaklık ve tolerans
Sıcaklığın bir kapasitörün performansı üzerinde de etkisi olabilir. Bazı kapasitörler sıcaklık değişimlerine karşı diğerlerinden daha duyarlıdır. Geniş bir sıcaklık aralığında çalışacak devreler için, düşük sıcaklık katsayısına sahip bir kapasitör seçmeniz gerekebilir.
Tolerans başka bir faktördür. Bir kapasitörün toleransı, gerçek kapasitansın nominal değerden ne kadar sapabileceğini gösterir. Çoğu genel amaçlı devreler için, ±% 5 veya ±% 10 toleransı olan bir kapasitör iyidir. Ancak, kesin kapasitans değerlerinin kritik olduğu devrelerde, bazı yüksek frekanslı osilatörlerde olduğu gibi, ±%1 gibi daha sıkı toleransı olan bir kapasitöre ihtiyacınız olabilir.
Gerçek - Dünya Örnekleri
Kapasitör seçiminin önemli olduğu gerçek - dünya elektrikli parçalarına bir göz atalım.

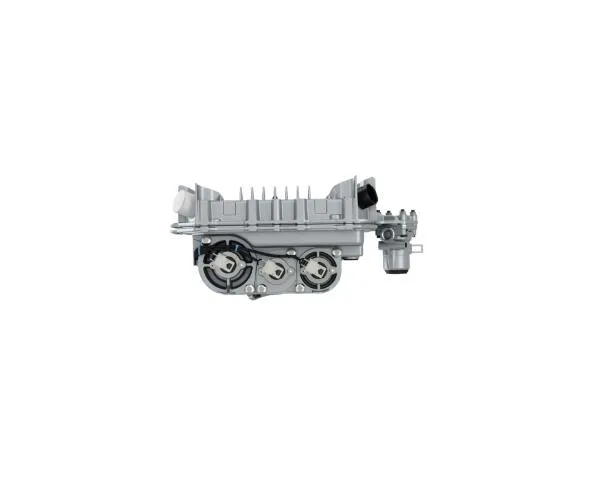

Eğer uğraşıyorsanızDAF dişli kutusu aktüatörü 4213550120, 421355012r, filtreleme ve zamanlama için kapasitörler kullanan muhtemelen kontrol devreleri vardır. Aktüatöre güç kaynağının sabit olması gerekir, bu nedenle güç kaynağı filtreleme için uygun kapasitörleri seçmeniz gerekir. Ana güç yumuşatma için büyük bir değerli elektrolitik kapasitör kullanılabilirken, daha küçük seramik kapasitörler kontrol IC'lerinde ayrıştırma için kullanılabilir.
İçinElektromanyetik debriyajlı DAF 2184202 Su Pompası, elektromanyetik debriyaj için kontrol devresi zamanlama ve gürültü bastırma için kapasitörler kullanabilir. Debriyaj katılımı ve ayrılmasının zamanlaması çok önemlidir, bu nedenle zamanlama devresindeki kapasitör değerlerinin dikkatle seçilmesi gerekir.
.DAF 1916689 Solenoid ValfAyrıca kendi elektrik gereksinimleri seti vardır. Kapasitörler, valfin düzensiz çalışmasına neden olabilecek elektrik gürültüsünü filtrelemek için solenoid sürücü devresinde kullanılabilir. Kapasitör değerlerini seçerken solenoidin voltajını ve akım gereksinimlerini göz önünde bulundurmanız gerekir.
Test ve yineleme
Tüm hesaplamaları ve araştırmaları yapmış olsanız bile, devrenizi farklı kapasitör değerleriyle test etmek genellikle iyi bir fikirdir. Bazen, gerçek dünya devresinde ilk tasarımınızda açıklamamış olabileceğiniz faktörler vardır. Hesapladığınız değerlerle başlayabilir ve daha sonra devrenin nasıl performans gösterdiğini görmek için küçük ayarlamalar yapabilirsiniz.
Örneğin, bir ses filtresi devresi oluşturuyorsanız, istenen kesme frekansına göre bir kapasitör değeri ile başlayabilirsiniz. Ancak devreyi test ettiğinizde, ses kalitesinin oldukça doğru olmadığını görebilirsiniz. Farklı kapasitör değerlerini deneyerek, en iyi performansı elde etmek için devreyi ayarlayabilirsiniz.
Çözüm
Devreniz için doğru kapasitör değerini seçmek, voltaj derecesi, sıcaklık ve tolerans ve bazen biraz deneme - ve - hata gibi faktörleri göz önünde bulundurarak devrenizin gereksinimlerini anlamanın bir kombinasyonudur. Çok fazla iş gibi görünebilir, ancak doğru yapmak devrenizin performansında büyük bir fark yaratabilir.
Kapasitörler de dahil olmak üzere elektrikli parçalar için pazardaysanız ve projeniz için doğru bileşenleri seçmek için yardıma ihtiyacınız varsa, ulaşmaktan çekinmeyin. Elektrikli parçaların dünyasında gezinmenize ve ihtiyaçlarınız için en iyi bileşenleri aldığınızdan emin olmak için buradayız. İster küçük bir DIY projesi ister büyük ölçekli bir endüstriyel uygulama olsun, sizi ele geçirdik. Bir tedarik tartışması başlatmak ve devreniz için mükemmel parçaları bulmak için bizimle iletişime geçin.
Referanslar
- Paul Horowitz ve Winfield Hill'in Elektronik Sanatı
- Robert L. Boylestad ve Louis Nashelsky tarafından Elektronik Cihazlar ve Devre Teorisi
